1、適用范圍

本產品適用(yong)于煤礦固定敷設(she)用(yong)交流額定電(dian)壓(ya)8.7/10KV及以(yi)下銅芯無鹵低煙交聯聚(ju)乙烯(xi)絕(jue)緣(yuan)聚(ju)烯(xi)烴護套電(dian)力電(dian)纜

2、執行標準:

MT/T818.11-2009、Q/QL032-2021 標準。

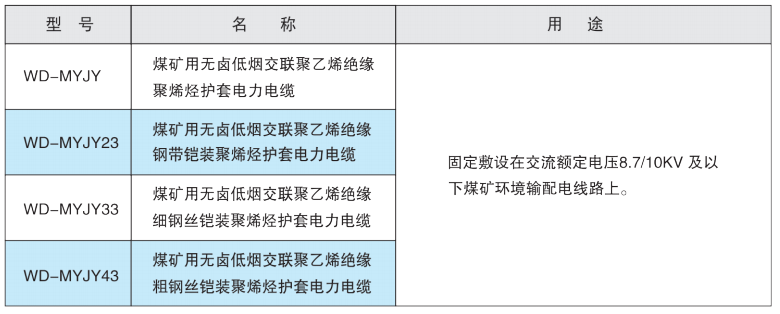

3、產品型號、名稱、用途見表1

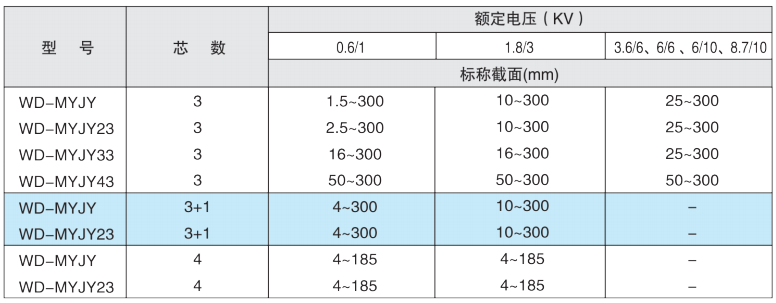

4.電纜規格符合表2的規定

5、電纜主要性能

5.1電纜20℃時導(dao)體電阻應符合 GBIT 3956-2008 中(zhong)的(de)第(di)1種或第(di)2種退火(huo)銅(tong)導(dao)體的(de)要求

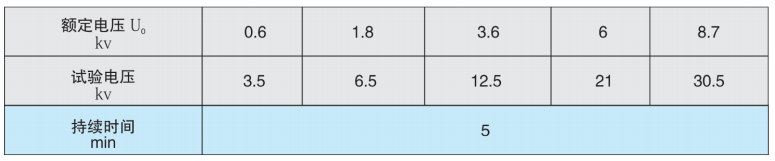

5.2成品屯纜(lan)例行(xing)試驗電(dian)壓見表3

按上表規定進行試(shi)驗，試(shi)驗過程中絕(jue)緣應不發(fa)生擊穿。

5.3 額定電(dian)壓 3.6/6kV 及以上電(dian)纜，在(zai)施加交流電(dian)壓 1.73U,下，應無(wu)任何(he)由(you)被試(shi)電(dian)纜產(chan)生(sheng)的(de)超過聲明試(shi)驗靈敏度的(de)檢測(ce)到的(de)放(fang)電(dian)。

5.4 阻燃性能

達到MT/T 386-2011 煤礦用阻(zu)燃電纜阻(zu)燃性的試驗方法和判(pan)定規則中的試驗要(yao)求本系列電纜具有無(wu)區代煙(yan)阻(zu)燃、機(ji)械。

6、工作條件

6.1 額定電壓UJU: 0.6/1KV、1.8/3KV、3.6/6KV、6/6KV、6/10KV、7/10KV。

6.2 電纜導體(ti)的(de)最高額定工作溫度為 90℃。

6.3 短路時(shi)(最長(chang)持續時(shi)間不超過(guo) 5S)最高溫度(du)不超過(guo)250℃。

6.5 電(dian)纜敷設時(shi)的環境溫度不低(di)于0倍6.6.

6.6 電纜最小彎曲半(ban)徑(jing)這電纜直(zhi)徑(jing)的15倍。
